Compte Rendu du Projet TER — IA Carcassonne
1. Présentation du sujet
1.1 Rappel de l'énoncé
Le projet de recherche porte sur l'implémentation d'une IA appliquée au jeu Carcassonne. L'objectif est de créer un bot avec un bon niveau de jeu qui puisse prédire les coups de l'adversaire et réagir en conséquence. Le travail consiste à programmer une méthode d'évaluation du meilleur coup possible relativement aux interactions stratégiques avec un unique joueur adverse.
1.2 Travail à effectuer
Le travail à effectuer est principalement la création d'une IA capable de tenir tête à un joueur humain sur une partie de Carcassonne.
Le principe est, premièrement, de coder l'intégralité du jeu de Carcassonne de base : établir la liste des tuiles, déterminer toutes les possibilités de les assembler les unes aux autres, puis pouvoir compter les points afin qu'un joueur soit déclaré vainqueur.
Deuxièmement, il faut développer des stratégies utilisables par l'IA en se servant des règles du Carcassonne version 2 joueurs.
1.3 Plan du rapport
| Section | Description |
|---|---|
| Présentation du sujet | Introduction du sujet et du travail à effectuer |
| Présentation du jeu Carcassonne | Règles, matériel, mise en place et déroulement |
| Rappels théoriques | Types de jeux, algorithmes (Minimax, Alpha-Beta, MCTS, AlphaGo) |
| Travail effectué | Choix techniques, architecture, implémentation |
| Analyse des résultats | Évaluation de l'efficacité de l'IA |
| Conclusion | Bilan et pistes d'amélioration |
2. Présentation du jeu Carcassonne
2.1 Règles du jeu
Le Carcassonne est un jeu tour par tour de stratégie centré sur l'univers médiéval. Chevaliers, brigands, moines et paysans vous assisteront afin d'obtenir la mainmise sur la région de Carcassonne. Pour cela, vous devrez engager des partisans symbolisés par des meeples, que vous devrez placer judicieusement sur les tuiles qui composent le plateau.
À votre tour, vous devrez prolonger le plateau existant et décider de placer, ou non, un meeple sur l'un des éléments de la tuile. Un meeple peut être placé :
- Sur une ville → il devient un chevalier chargé de sa protection.
- Sur une route → un brigand qui veut escroquer les marchandises transitantes.
- Dans une abbaye → un moine assurant le contrôle de sa région.
- Sur un pré → un paysan pour pouvoir y cultiver.
Selon les choix du joueur adverse et de la disposition du plateau, vous devrez maximiser vos profits. Vous n'avez qu'un nombre limité de meeples, et il est possible d'empêcher un joueur de gagner des points selon les placements effectués.
2.2 Inventaire du matériel
Le jeu est composé de 72 tuiles et de 5 meeples de couleurs différentes (une couleur par joueur), avec pour chaque couleur 7 meeples associés.
Tuiles
Les tuiles sont des cartes où figure un paysage contenant des éléments comme des villes, des routes, une abbaye ou des plaines. Elles représentent un morceau du plateau et permettent de former la carte du jeu.
Figure: L'ensemble des tuiles du jeu (256×256 px)
Meeples
Les meeples sont des jetons que l'on peut placer sur les tuiles. Ils prennent un rôle en fonction de l'élément situé sur la tuile. Par exemple, si un pion est placé sur une ville, il sera un chevalier.

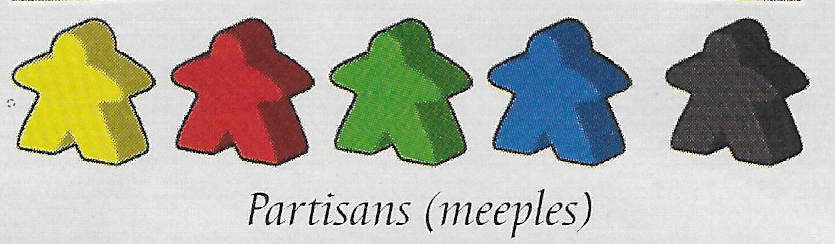

Figure: L'ensemble des meeples — 7 meeples par couleur
2.3 Déroulement du jeu
Le jeu se déroule essentiellement en 3 phases.
Mise en place
On place la tuile de base au milieu du plateau, puis on distribue 7 meeples aux joueurs. Chaque joueur a une couleur de meeple propre et commence avec un score de 0.
Figure: Tuile de base : une route, un morceau de ville au nord et une plaine au sud
Déroulement d'une partie
Carcassonne est un jeu tour par tour. Les étapes à suivre à chaque tour sont :
- Piocher — Le joueur pioche une tuile au hasard dans la pioche.
- Placer la tuile — Parmi les emplacements disponibles, il place sa tuile côte à côte des tuiles déjà présentes. La tuile doit être sur un emplacement libre et cohérent (une route continue une route, une ville continue une ville, etc.). Le joueur peut effectuer des rotations.
- Placer un meeple (optionnel) — Le joueur peut placer un meeple sur la tuile qu'il vient de placer, uniquement si aucun meeple n'est déjà présent dans la même zone d'élément.
- Compter les points — Les points des joueurs sont évalués en fonction des conditions de complétion.
On passe au joueur suivant jusqu'à ce que la pioche soit vide.
2.4 Évaluation des scores
Rôles et points des meeples
| Rôle du meeple | Type d'emplacement | Points en cours de jeu | Points en fin de jeu |
|---|---|---|---|
| Chevalier | Ville | 2 points par tuile de ville | 1 point par tuile de ville |
| Chevalier avec bonus de Blason | Ville avec Blason | 4 points par tuile de ville avec blason | 2 points par tuile de ville avec blason |
| Brigand | Route | 1 point par route | 1 point par route |
| Moine | Abbaye | 9 points (1 par tuile voisine + 1 pour la tuile elle-même) | 1 point par tuile voisine + 1 pour la tuile |
| Paysan | Plaine | ∅ | 3 points par ville complète adjacente à la plaine |
Conditions de complétion
Les conditions de complétion permettent le comptage de points durant la partie. En cas de plusieurs meeples dans une même zone, le joueur ayant le plus de meeples remporte les points. En cas d'égalité, tous les joueurs concernés gagnent les points.
| Classe du meeple | Condition de complétion |
|---|---|
| Chevalier / Chevalier avec bonus de Blason | Les villes doivent être fermées : fortifications sur toutes les bordures de la zone |
| Brigand | Les routes doivent se finir de bout en bout |
| Abbé | La tuile contenant l'abbaye doit être entourée de 8 tuiles |
Évaluation finale
Pour attribuer les points restants, on compte l'élément où est placé le meeple et les tuiles voisines qui prolongent cet élément, même si la structure n'est pas terminée. Les points sont indexés selon le tableau ci-dessus (colonne « fin de jeu »).
Pour évaluer les points du paysan, on parcourt les zones couvertes (les plaines adjacentes). S'il y a des villes complètes adjacentes à la zone de plaine, le joueur gagne les points correspondants. Les villes non adjacentes ne rapportent rien.
3. Rappels théoriques
3.1 Types de jeux
La théorie des jeux est une approche mathématique dont l'objet est l'étude des avantages et inconvénieurs des choix possibles pour les protagonistes. Trois grands types de jeux sont identifiés :
Jeux à connaissance parfaite
Les jeux où tous les joueurs disposent de toutes les informations décrivant l'état du jeu. L'exemple le plus fameux est les échecs : les deux joueurs voient l'intégralité du plateau, et aucune pioche n'introduit d'aléatoire.
Jeux à somme nulle
Les jeux où le perdant ne peut pas perdre plus que ce que le gagnant gagne, et inversement. Le poker (sans ajout de jetons personnels) est un exemple de jeu à somme non nulle : le gagnant remporte ni plus ni moins que la mise.
Jeux synchrones
Les jeux où tous les joueurs jouent en même temps sans connaître à l'avance les décisions de leurs adversaires. Le poker est un exemple : les joueurs découvrent les cartes jouées en même temps.
Classification du Carcassonne
| Propriété | Carcassonne ? | Raison |
|---|---|---|
| Connaissance parfaite | ❌ Non | La pioche introduit de l'aléatoire |
| Somme nulle | ❌ Non | Les points gagnés par un joueur ne sont pas perdus pour l'autre |
| Synchrone | ❌ Non | Les joueurs jouent chacun leur tour et observent les actions adverses |
3.2 Types d'IA et fonctionnement
MiniMax
L'algorithme MiniMax met sous forme d'arbre tous les coups possibles puis réalise une évaluation de la position courante du joueur. Il explore l'arbre en profondeur et stocke les meilleurs états du jeu. L'arbre est composé de nœuds de types Min et Max.
Pour effectuer une recherche à une profondeur 2, on évalue le nombre de points que rapporte chaque coup et on retire, à chacun de ces coups, le nombre de points maximum que pourra obtenir l'adversaire au tour suivant.

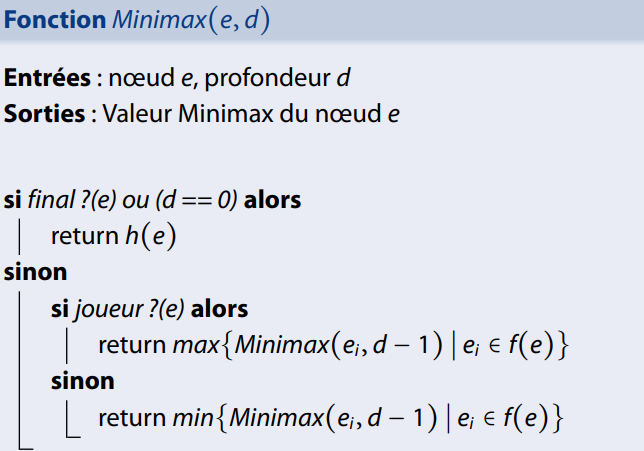

Figure: Pseudo-code de la fonction MiniMax
Exemple sur le morpion : On énumère tous les coups possibles, puis tous les coups possibles de l'adversaire, etc. On obtient un arbre dont la racine représente l'état du jeu courant.

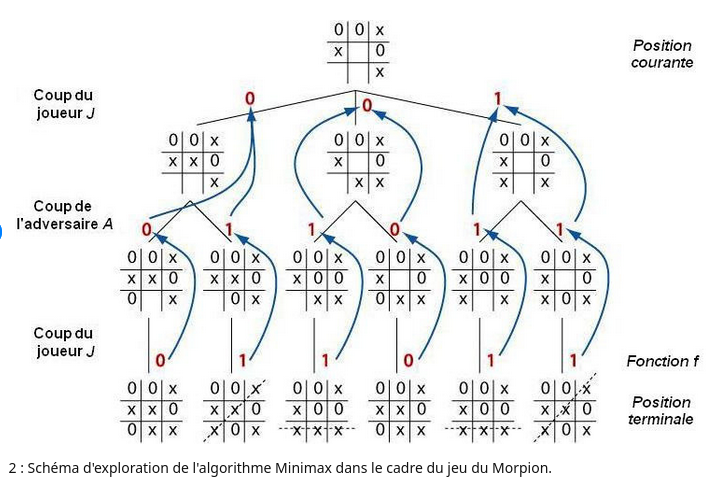

Figure: Schéma de l'algorithme Minimax sur le jeu du morpion
On attribue des poids (réussite, défaite ou égalité) aux feuilles, puis on remonte les valeurs successivement vers les pères. Pour chaque couche, on cherche à minimiser les coups de l'adversaire et à maximiser les coups de l'IA.
Méthode Alpha-Beta
La méthode Alpha-Beta permet de ne pas évaluer des positions inutiles. Elle utilise l'algorithme minimax en élagage certaines branches à l'aide de la borne inférieure α et de la borne supérieure β.

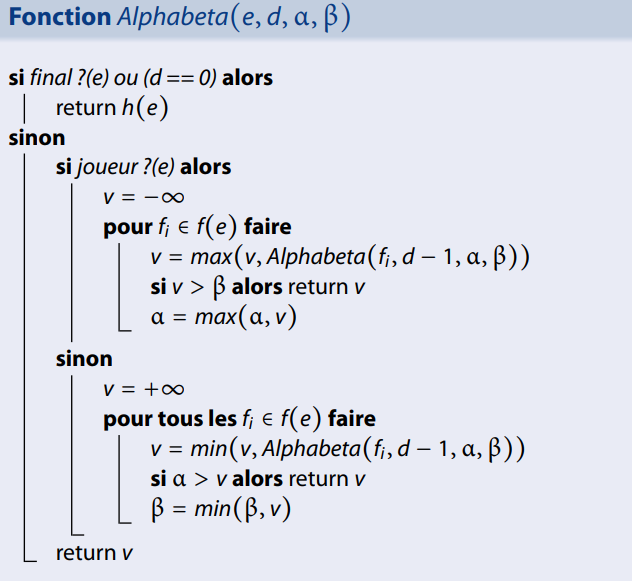

Figure: Pseudo-code de la fonction Alpha-Beta
Monte Carlo Tree Search (MCTS)
Monte Carlo Tree Search est un algorithme de recherche probabiliste et heuristique pour la prise de décision. Son principe repose sur quatre étapes répétées x fois :

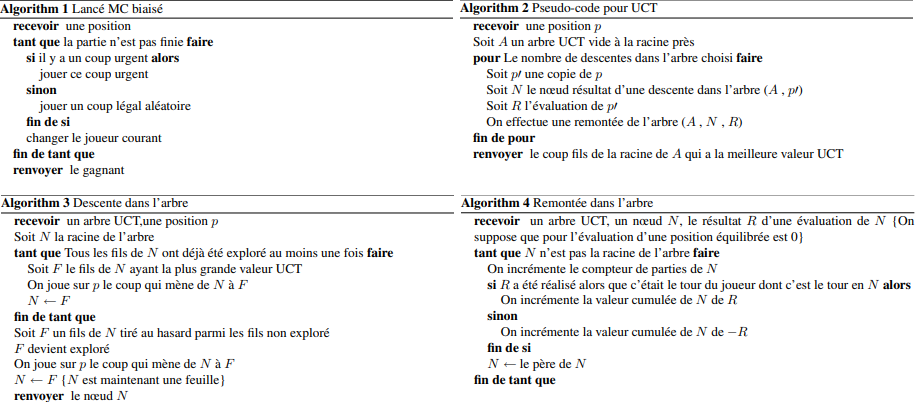

Figure: Pseudo-code de la fonction Monte Carlo Tree Search
- Sélection — Depuis la racine, on parcourt l'arbre jusqu'à une feuille. Le choix des fils est guidé par un compromis entre exploitation (aller vers un fils prometteur) et exploration (visiter un fils moins connu mais potentiellement meilleur).
- Expansion — Si la feuille n'est pas finale, on crée un nouveau nœud.
- Simulation — On simule une exécution de partie au hasard depuis ce fils jusqu'à une configuration finale.
- Rétropropagation — Le résultat remonte l'arbre pour mettre à jour les informations sur la branche, du nœud fils vers la racine.
AlphaGo
AlphaGo est un algorithme conçu pour le jeu de Go, un jeu à deux joueurs sans hasard dont le nombre de solutions possibles est de l'ordre de 10 000. Il est en pratique impossible de parcourir tout l'arbre, donc on utilise une IA qui fait des traitements dessus.
AlphaGo repose sur le deep learning et l'apprentissage par renforcement dans l'heuristique de valeur et la politique d'exploration, bien que l'algorithme central reste le Monte Carlo Tree Search.
4. Travail effectué
4.0 Choix technologiques
Le langage C++ a été choisi pour ses bonnes performances, la possibilité de bénéficier de classes, et la multitude de bibliothèques disponibles. Le groupe étant familiarisé avec ce langage, c'était un choix naturel.
- Bibliothèque standard C++ — pour les tableaux, maps et méthodes associées.
- Godot Engine (basé sur Qt) — pour l'interface graphique.
Le code est organisé pour dissocier l'interface graphique de la logique via une API appelée par les scripts Godot (conversion du gdnative en gdscript). Cela permet de réaliser des expériences et analyses sans être ralentis par le calcul des composants graphiques.
4.1 Fonctionnement et architecture générale
Le jeu est basé sur une boucle principale permettant aux joueurs de jouer chacun leur tour :
ALGORITHME : Boucle principale du jeu Carcassonne
Initialisation du Plateau et des Joueurs
TANT QUE la pioche n'est pas vide :
Le joueur courant pioche une tuile au hasard
Le Plateau calcule les emplacements disponibles
Le Joueur choisit un emplacement libre
SI le joueur a assez de meeples ET choisit d'en placer un :
Calculer les éléments libres de la tuile piochée
Le Joueur choisit un élément libre
FIN SI
Compter les points et désindexer les meeples qui ont complété une zone
Passer au joueur suivant
FIN TANT QUE
Compter les points finaux et déterminer le Joueur gagnant
Représentation des données
Les composants logiques suivants ont été utilisés :
- Grille — représente le plateau du jeu sur lequel on pose les tuiles.
- Pioche — tableau vidé au fur et à mesure que les joueurs piochent.
- Tuile — composée de :
- 4 bordures : permettent de placer la tuile en fonction des tuiles voisines.
- Éléments : les emplacements où l'on peut poser un meeple.

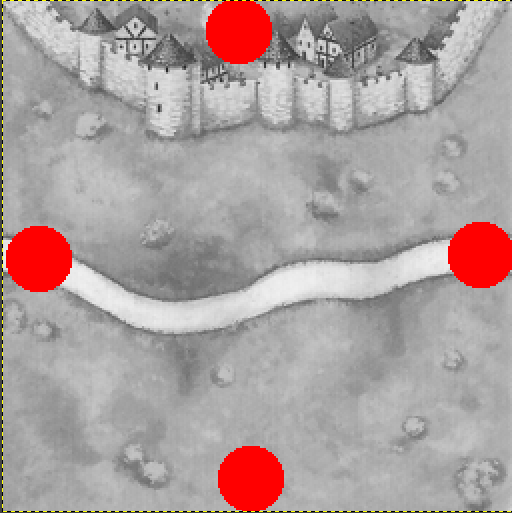

Figure: Les bordures (en rouge) ont chacune un type. En rotation horaire : [Ville], [Plaine, Route et Plaine], [Plaine], [Plaine, Route et Plaine]

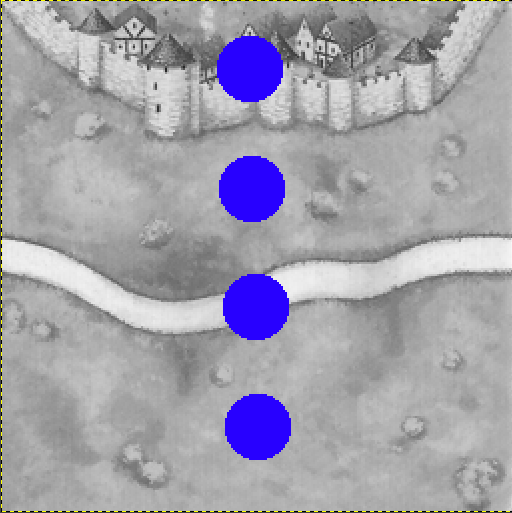

Figure: Les éléments (en bleu) : ville, plaine, route, plaine
Les bordures et les éléments sont reliés entre eux selon leur type. Une bordure de ville est reliée à un emplacement de ville, etc.

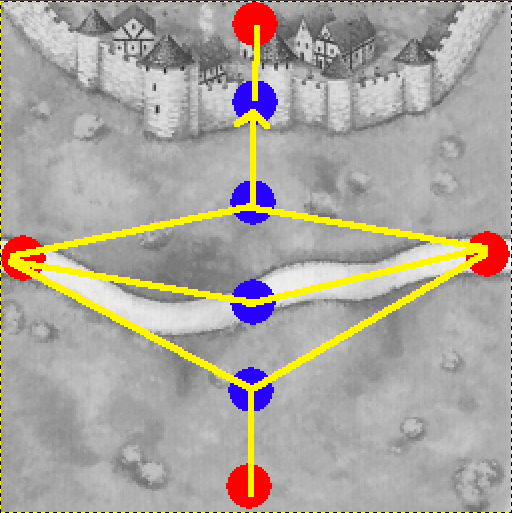

Figure: Les éléments sont reliés selon leurs types. La plaine est reliée par un lien simple à la ville pour l'évaluation des villes complètes.
Les bordures sont connectées aux bordures des tuiles voisines pour pouvoir déterminer les éléments appartenant à la même zone.

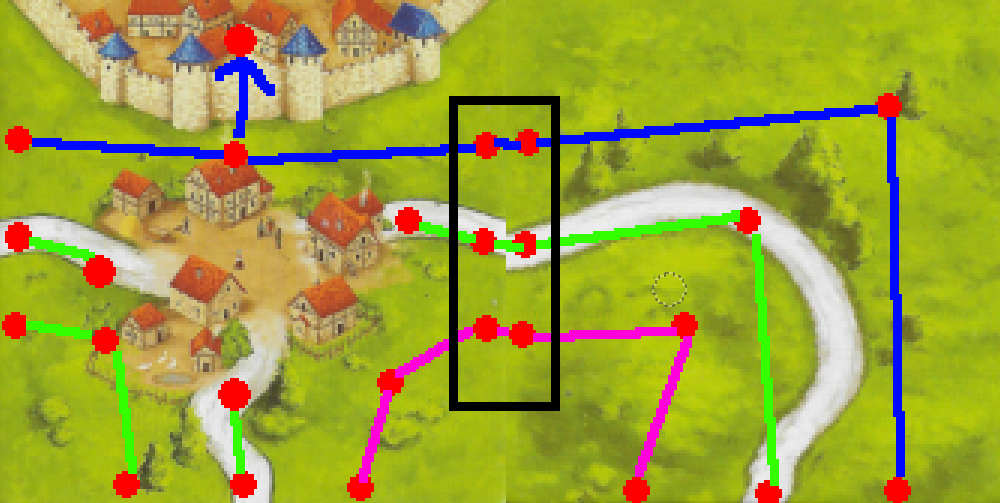

Figure: Le carré noir est la bordure avec 3 nœuds. Le chemin bleu et le chemin rose sont ainsi distingués.
En assemblant les tuiles et en connectant les nœuds, on obtient un ensemble de composantes connexes sur lesquelles on peut appliquer des algorithmes de parcours pour le comptage des points.

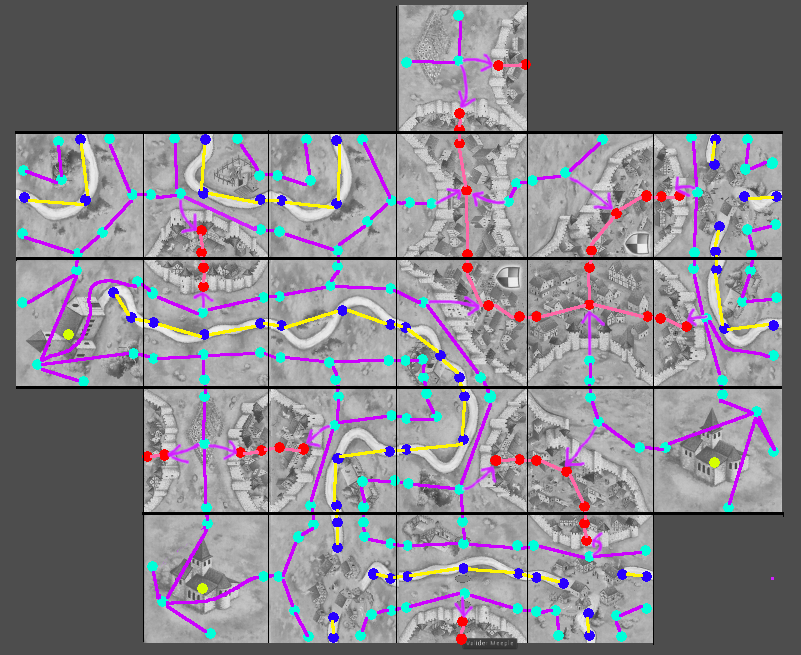

Figure: Réseau complet : nœuds ROUTE (bleu), VILLE/VILLE-BLASON (rouge), MOINE (vert), PAYSANS (turquoise)
Les autres composants :
- Meeple — peut être un Chevalier, un Brigand, un Moine ou un Paysan (par héritage). Placé sur un élément d'une tuile.
- Sac de Meeples (
class Pion) — permet de gérer les meeples d'un joueur.
Placement des tuiles sur le plateau
Pour chercher les emplacements possibles, un algorithme brute force est appliqué : on détermine un ensemble d'emplacements candidats et on vérifie pour chaque rotation si les bordures voisines se complètent.
ALGORITHME : Récupère les emplacements libres
ENTRÉE : la tuile piochée
SORTIE : la liste des emplacements libres
emplacement_candidate ← liste des tuiles candidates
POUR chaque emplacement_candidate :
POUR chaque voisin de l'emplacement_candidate :
On place la tuile et on vérifie ses voisins
SI les bordures de la tuile et du voisin sont les mêmes :
On ajoute les coordonnées et l'orientation à emplacement_libre
FIN SI
FIN POUR
FIN POUR
RETOURNER emplacement_libre
Quand une tuile est placée, la liste des tuiles candidates est mise à jour :
ALGORITHME : Placer une tuile
ENTRÉE : la tuile piochée, les coordonnées de placement
SORTIE : void
Supprimer l'emplacement cible de tuile_candidate
Ajouter la tuile sur la grille aux coordonnées données
POUR chaque voisin de l'emplacement :
SI l'emplacement est vide OU ne figure pas dans tuile_candidate :
Ajouter l'emplacement voisin à tuile_candidate
FIN SI
FIN POUR
Comptage des points
Pour compter les points, on évalue tous les meeples de chaque joueur, car un joueur peut placer une tuile qui fait gagner des points à l'autre. En fonction du rôle du meeple, différents algorithmes sont appliqués :
Chevalier — algorithme de parcours en profondeur sur chaque nœud :
ALGORITHME : Comptage des points pour un Chevalier
ENTRÉE : tuile piochée, le nœud du chevalier, le score
SORTIE : si est complet
pileNoeud ← les nœuds fils
noeudMarque ← nœuds marqués
TANT QUE pileNoeud n'est pas vide :
noeudCentrale ← tête de pileNoeud
pileNoeud.pop()
POUR chaque voisin de noeudCentrale :
noeudsFils ← voisin
SI noeudsFils n'est pas null ET n'est pas marqué :
pileNoeud.push(noeudsFils)
noeudMarque.push(noeudsFils)
Incrémenter le score
FIN SI
FIN POUR
FIN TANT QUE
- Brigand — même principe que le chevalier.
- Moine — vérifie si les 8 tuiles voisines sont présentes.
ALGORITHME : Comptage des points pour un Moine
SORTIE : si est complet
POUR chacune des 8 tuiles voisines :
SI la tuile existe :
Incrémenter le score
FIN SI
FIN POUR
- Paysan — algorithme effectué en fin de jeu. On parcourt les prés avec le même algorithme que le chevalier. Si un pré est adjacent à une ville, on vérifie si elle est complète et on marque tous les nœuds de cette zone pour ne pas compter deux fois.
Gestion des meeples
Les meeples sont ajoutés dans un tableau dès que le joueur en place un. On prend la première place libre en parcourant le tableau.
Exemple :
État initial : [Chevalier, Brigand, null, Chevalier, Moine, null, null]
Ajout Paysan : [Chevalier, Brigand, Paysan, Chevalier, Moine, null, null] → indice 2
Route complète (Brigand idx 1 collecté) :
[Chevalier, null, Paysan, Chevalier, Moine, null, null]
Si tous les meeples sont sur le plateau, le tableau est complet et on ne peut plus en placer.
4.2 Fonctionnement de l'IA
Deux types d'IA ont été implémentés : une IA aléatoire et une IA basée sur MINIMAX.
L'algorithme de l'IA se lance après que la fonction _update() (qui précalcule son coup) a été appelée. Le jeu récupère ensuite les scores des coups possibles pour sélectionner le meilleur.
Niveau 0 — IA aléatoire
Le principe est simple : l'IA reçoit un plateau dupliqué et la tuile piochée, puis elle tire au hasard un emplacement libre (indice_emplacement_libre). Si elle a assez de meeples, elle choisit aléatoirement d'en poser un ou non (si_poser_meeple), puis elle choisit un élément libre (indice_element_libre).
Niveau 1 — IA MINIMAX
L'algorithme Minimax pour le Carcassonne devient rapidement lourd à supporter lorsque la profondeur augmente. En pratique, seule une profondeur de 2 a pu être implémentée avant que le temps de réponse ne soit trop grand.
Le fonctionnement :
- On cherche la liste de toutes les possibilités de placement de la tuile sur le plateau.
- On itère à travers toutes les possibilités pour trouver où placer un meeple pour maximiser les points.
- Pour chaque configuration, on cherche le placement optimal que l'adversaire pourrait effectuer (tuile tirée aléatoirement) pour calculer ses points potentiels.
- On choisit un coup en fonction des points qu'il rapporte moins le nombre de points que l'adversaire pourrait gagner, pondéré par la probabilité de l'adversaire de tirer la tuile correspondante.
4.3 Interface graphique
L'interface graphique a été réalisée avec le moteur Godot Engine, un projet open source écrit en C++ pour le développement de jeux vidéo. Une API a été créée pour connecter la logique du jeu au moteur graphique.
L'interface permet de :
- Sélectionner les types de joueurs (menu Options), notamment le niveau de difficulté de l'IA (facile pour aléatoire, normal pour minimax).
- Visualiser les tuiles déjà posées et les emplacements disponibles pour la tuile tirée.
- Indiquer les positions possibles pour placer les meeples.
- Afficher les points de chaque joueur en haut de la fenêtre.

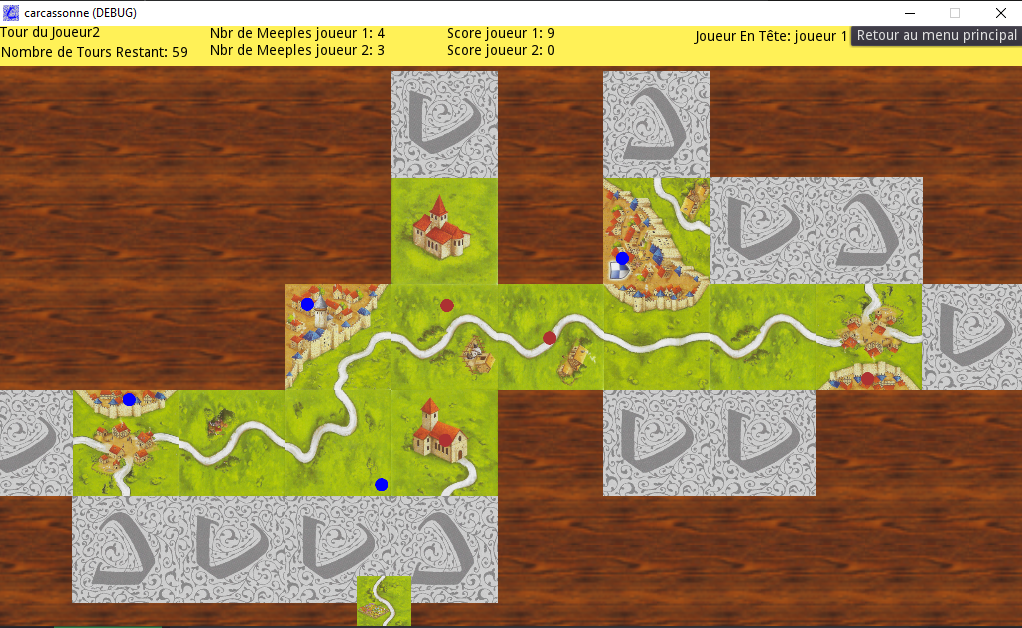

Figure: Exemple de partie en cours sur l'interface graphique
5. Analyse des résultats
5.1 ALEAT vs ALEAT

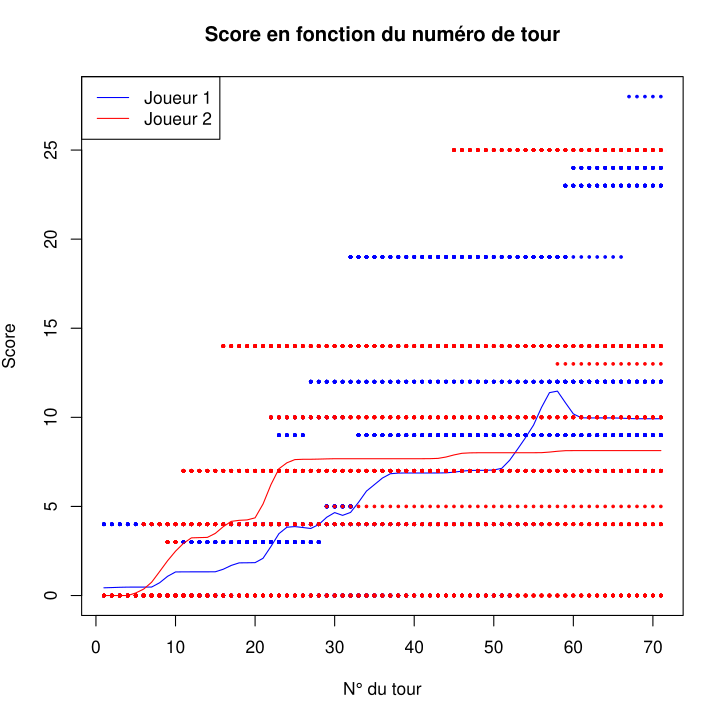

Ce graphique représente le score moyen obtenu par deux IA aléatoires jouant l'une contre l'autre, en fonction du numéro du tour. Les données sont obtenues sur 100 simulations.
Graphique : ALEAT vs ALEAT
Observations :
- Les points stagnent sur plusieurs tours : les IA ne cherchent pas à récupérer des points et les gains accidentels sont rares en début de partie.
- Certains points peuvent être à des ordonnées élevées alors que les moyennes restent autour de 10 points maximum. Cela est dû à la dispersion des résultats : sur 100 simulations, une IA peut accidentellement atteindre un score élevé sans que ce soit la norme.
- Les deux courbes sont relativement proches, témoignant de la similarité des résultats des deux algorithmes aléatoires.
5.2 MINIMAX vs ALEAT
Ce graphique montre le score moyen obtenu par une IA minimax contre une IA aléatoire au cours des 71 tours. Les données sont obtenues sur 10 simulations.
Graphique : MINIMAX vs ALEAT
Observations :
- Les points de l'IA MINIMAX sont presque toujours au-dessus de ceux de l'IA ALEAT.
- La courbe de MINIMAX augmente rapidement et n'est jamais dépassée par celle de ALEAT.
- Le score de ALEAT ne dépasse en moyenne pas la dizaine, alors que MINIMAX atteint en moyenne 55 points, pouvant dépasser 120 points dans certains cas.
5.3 MINIMAX vs MINIMAX
Ce graphique montre le score moyen obtenu par deux IA minimax jouant l'une contre l'autre en fonction du tour de jeu. Les données sont obtenues sur 10 simulations.
Graphique : MINIMAX vs MINIMAX
Observations :
- Comme pour ALEAT vs ALEAT, les courbes sont très proches, mais les scores finaux sont plus élevés, autour de 60 points. Dans certains cas, un score pouvant dépasser 400 points a été observé.
- Un comportement particulièrement intéressant a été constaté : les IA semblent se contraindre à gagner moins de points par tour si elles peuvent éviter à leur adversaire d'en gagner encore plus. On observe une stagnation des scores en fin de partie.
6. Conclusion
6.1 Bilan du projet
Il a été démontré que l'IA minimax de profondeur 2 était nettement plus efficace qu'une IA jouant aléatoirement. En jouant contre elle en tant que humain, la difficulté qu'elle offrait était suffisante pour battre un débutant de manière fiable, mais insuffisante pour battre régulièrement un joueur expérimenté.
6.2 Critiques et pistes d'amélioration
Plusieurs axes d'amélioration sont identifiés :
- Optimisation de l'implémentation du jeu — diviser le nombre de calculs effectués, même au détriment de la mémoire.
- Réduction de la complexité de recherche — trouver des heuristiques permettant de réduire drastiquement la complexité de l'IA, et opérer à des profondeurs plus importantes que 2.
- Exploration de MCTS — algorithme non implémenté dans ce projet mais potentiellement très adapté au caractère probabiliste de Carcassonne.
7. Dépôts Git
- Code principal : https://github.com/Carcassonne-IA-Version-Deux-Joueurs/carcassonne
- Interface graphique : https://github.com/Carcassonne-IA-Version-Deux-Joueurs/carcassonne-graphic
